TL8300 系列

產品詳情

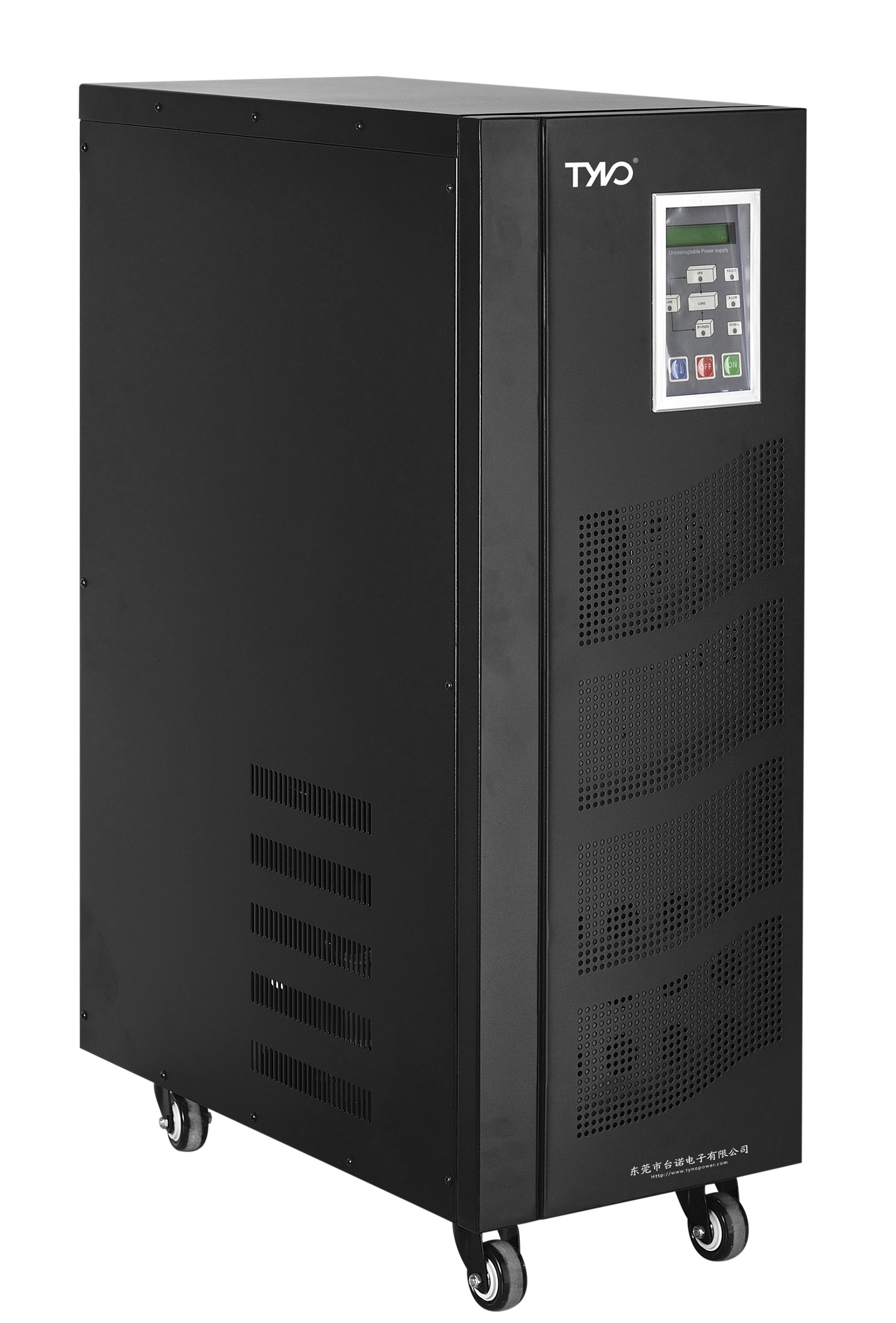

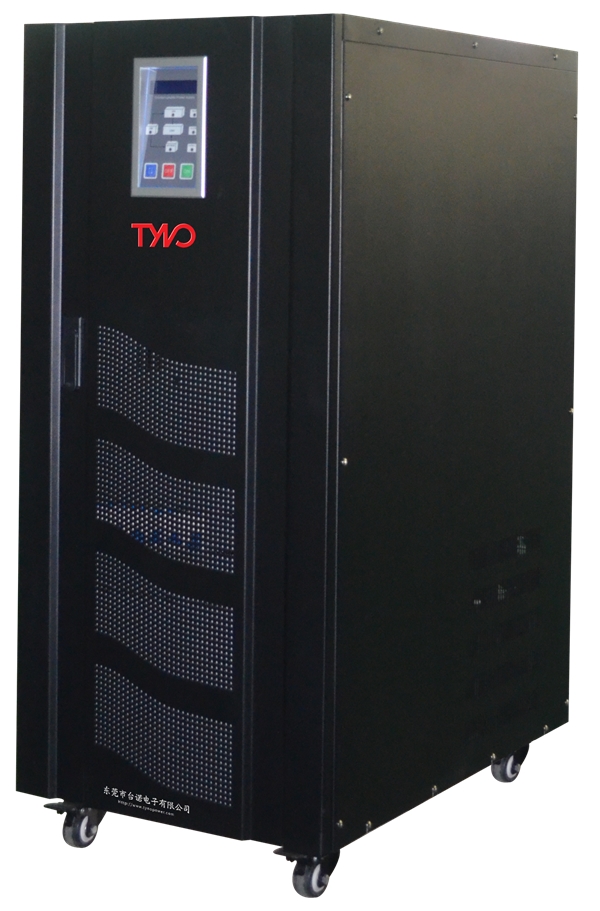

TL8300系列UPS為三進單出（三相輸入、單相輸出）智能型工頻在線式不間斷電源系統，共有6KVA、10KVA、15KVA、20KVA、25KVA、30KVA、40KVA.

■ TL8300系列產品介紹

TL8300系列三進單出工頻在線式UPS專為數據中心、網絡計算機房、智能精密設備而設計的高性能工頻智能在線式不間斷電源，其高可靠性為金融、通信、保險、交通、稅務、軍隊、證券、能源、教育、政府、制造、企業等行業提供了重要的電源保護。

TL8300系列產品是智能雙變換在線式UPS，采用了先進的IGBT功率器件、性能優越的SPWM逆變器及智能化多模式電池管理技術等國際先進技術，以及豐富的電源管理軟件，具有良好的性價比和用戶基礎，并可為用戶提供隔離變壓器、定制特殊規格電壓和頻率的非標機器、外置充電器及SNMP適配器等可選件。

■ TL8300系列技術特性

針對中國電網環境的設計理念，提升系統的可用性

◆ 三進單出380V/220V，適用于中國電網；

◆ 超寬的交流輸入電壓范圍，降低電池的使用頻度，有效延長電池的使用壽命；

◆ 超寬的輸入頻率范圍，保證接入各種燃油發電機均可穩定工作；

◆ 超強缺相工作能力，確保系統在電網極端惡劣情況下的穩定供電。

高可靠的設計理念，保障網絡系統的穩定運行

◆ 純在線式雙變換拓樸架構設計，提供最佳的電源質量；

◆ 采用SPWM脈寬調制、IGBT功率模塊以及輸出隔離變壓器，保證UPS輸出不受電網波動和雜訊的干擾；

◆ 采用先進的鎖相同步技術和電子靜態旁路開關，輸出零轉換時間，滿足精密設備對電源的高標準要求,保證負載供電的連續性；

◆基于先進的微處理器（MCU）控制技術，全面提升系統的可用性和可靠性。

ABM智能化電池管理技術，有效延遲電池的使用壽命

◆ 采用ABM智能電池管理技術，最大限度活化電池，極大地延長電池的使用壽命，有效提高電池的充電質量，縮短充電時間，并且具備電池故障提前預警功能；

◆ 可并聯的自主均流型大功率充電器，均流不平衡度≤3％，有效縮短充電時間，最大限度滿足系統的配置要求。

完善的保護功能，極大保證系統的穩定性和可靠性

◆ 具備超強的冷啟動能力，可在滿載的情況下進行冷啟動操作，滿足用戶的應急需求；

◆ 具備智能型無人值守功能，滿足特殊場合的需要；

◆ 智能交流風機調速技術，有效減低UPS的運行噪音，延長風機的使用壽命；

◆ 具備開機自診斷功能，可及時發現UPS的故障隱患，避免潛在隱患而可能引發的故障風險；

◆ 具有輸入突波浪涌保護；輸出過載/短路保護；電池故障及低壓預警保護；電池過充電保護；逆變器過溫及故障轉旁路供電保護等多種保護功能，保證了系統運行的穩定性和可靠性。

◆ UPS逆變和PFC采用先進的全數字化控制技術，輸入功率因素大于0.98及很低的諧波電流。

◆ UPS在無市電狀態下，可直接用電池開機啟動UPS,或無電池情況下直接用市電啟動，電池放電至欠壓保護后，市電恢復后自動啟動UPS

先進的數字化并機控制技術

◆ 數字環流控制技術，確保投入并聯的UPS同頻、同相、同電壓，使并聯UPS間環流大大減小，全面提升并聯系統的可靠性；

◆ 插入附帶的并機卡（選件）即可實現多達多臺UPS并機，提高系統可靠性，加大總輸出功率。單機升級為并機容易實現，伸縮性強；

◆ 閉環冗余式的并機通訊電纜線，全面提升并機的安全可靠性；

◆ 并機UPS可共享同一電池組，可節省投資。

親善的人機界面LED+LCD和網管功能，使人機溝通零距離

◆ 具備多種聲光預警功能，簡潔明了；

◆ LCD液晶顯示界面，提供UPS準確的運行參數及工作狀況；

◆ 透過RS232接口，配合UPS智能監控軟件，可與PC進行即時通訊，UPS系統的各種參數及工作狀態一目了然地顯示在PC的通訊界面上，通過設置，電腦可對UPS系統進行多種功能的直接控制；

◆ 具有RS485接口及DB9干節點接口的可選項功能；

◆ 可外置SNMP適配器，系統具有直接上網功能，提供即時的UPS資料和電源信息，通過各種網絡管理平臺進行通訊、管理，系統即刻成為網絡中的一員。

■ TL8300系列技術規格參數

型號	TL8306	TL8310		TL8315	TL8320		TL8325	TL8330	TL8340
容量	6KVA	10KVA		15KVA	20KVA		25KVA	30KVA	40KVA
交流輸入
電壓	三相輸入380VAC±25%
頻率	50(60) Hz ±5%
最大電流	10A	16A		24A	32A		46	56A	76A
交流輸出
電壓	單相220VAC
頻率	50(60) Hz
電壓穩定度	±1%
頻率穩定度	±0.5% (市電斷電時)
波形	SPWM正弦波
功率因素	0.8滯后（可選0.9）
失真度	<3%(線性負載)
瞬態反應	電壓變化≤3%（100%負載投入或切出）
輸出電流峰值系數	3:1 (Max.)
電池
電壓	192VDC					192/240VDC可選）
型式	免維護鉛酸電池
充電時間	8-10小時內完成90%容量
警告裝置
市電斷電	蜂鳴器每隔4秒鳴叫1次
市電異常	蜂鳴器每隔4秒鳴叫1次，市電模式指示燈閃爍
電池將耗盡	蜂鳴器每隔1秒鳴叫1次，電池模式指示燈閃爍，電池低壓燈亮
過載	過載指示燈常亮，蜂鳴器長鳴
UPS異常	故障指示燈常亮，蜂鳴器長鳴
內部保護裝置
市電斷電	蜂鳴器每隔4秒鳴叫1次
市電異常	蜂鳴器每隔4秒鳴叫1次，市電模式指示燈閃爍
電池將耗盡	蜂鳴器每隔1秒鳴叫1次，電池模式指示燈閃爍，電池低壓燈亮
過載	過載指示燈常亮，蜂鳴器長鳴
UPS異常	故障指示燈常亮，蜂鳴器長鳴
控制面板 LCD+LED
LCD顯示屏	顯示UPS運行狀態，輸入、輸出電壓；輸入、輸出頻率；電池電壓；輸出功率（%）；逆變器溫度
電池低壓指示燈	電池電壓低時亮
過載指示燈	過載時亮
故障指示燈	故障時亮
UPS狀態指示燈	市電模式；電池模式；逆變供電；旁路供電；UPS異常
安規標準
安規	GB4943
EMI	IEC62040-2，GB7260.2
EMS	IEC61000-4-2~5，GB/T 17626.2~5
環境
溫度	-10~50℃
濕度	20~90% 不凝結
海拔	小于1000m（海拔每增加500m，UPS輸出減額2%）
噪音	<58dB (距離箱體1米處)
外形
輸入輸出接線方式	端子臺
凈重（無電池）Kg	85		130	140	220		260	300	330
尺寸 W×D×H (mm)	230×580×700		310×590×870		430680900			4356801000
其他
整機效率	＞87%
市電斷電轉換時間	0ms
逆變/旁路轉換時間	≤1ms
通訊接口	RS232接口，(可直接外置SNMP卡；RS485、DB9干節點)可選
可以根據客戶要求定制加輸入隔離變壓器、浪涌保護器、380VAC輸入110VAC輸出非標定制機器、及醫療專用UPS
